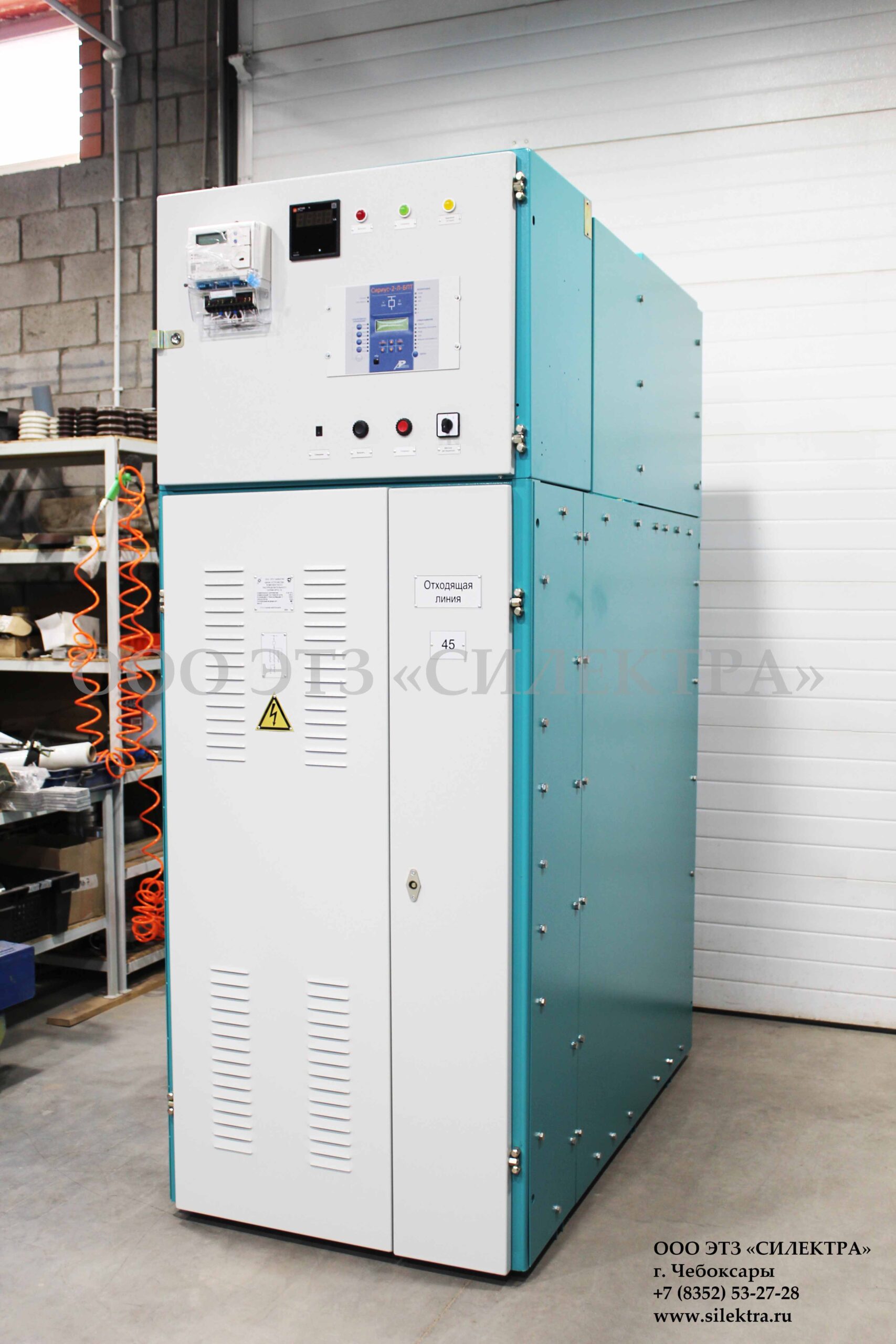

Комплектное распределительное устройство КРУ2-10

Описание

Комплектное распределительное устройство КРУ2-10М предназначено для установки в ЗРУ, как и многие устройства, КРУ предназначено для работы в электрических установках трехфазного переменного тока промышленной частоты 50 и 60 Гц, напряжением 6-10 кВ для системы с изолированной или заземленной через дугогасящей реактор нейтралью.



Основные технические характеристики

Наименование параметра Значение параметра
Номинальное напряжение (линейное) при частоте 50 Гц (для исполнения У3), кВ 6 / 10
Номинальное рабочее напряжение (линейное), кВ 7,2 / 12
Номинальный ток главных цепей при частоте 50 Гц, А 630 / 1000 / 1600 / 2000 / 2500 / 3150
Номинальный ток сборных шин при частоте 50 Гц, А 1000 / 1600 / 2000 / 2500 / 3150
Номинальный ток отключения встроенного в КРУ выключателя, кА 20 / 25 / 31,5
Ток термической стойкости (трехсекундный ток), кА 20 / 31,5
Ток электродинамической стойкости, кА 51 / 81
Номинальное напряжение вспомогательных цепей, В:
- постоянного тока
-переменного тока
110 / 220
220
Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА 40 / 145
Габаритные размеры, мм: Ш х Г х В 900 / 1350 x 1664 x 2350

Общее обозначение КРУ-2-10-ХХ У3

КРУ - комплектное распределительное устройство

2 - модификация КРУ

10 - класс напряженности по ГОСТ 151.1-76, кВ

ХХ - номинальный ток отключения КРУ-2-10 с выключателем (20 / 31,5) кА

У3 - вид климатического испытания и категория размещения по ГОСТ 15150-69

Особенности КРУ2-10

  • Мощная рама, изготовленная из прокатного угольника 63х63х6 и 63х40х6 мм, обшитая снаружи металлическим листом не менее 2 мм.

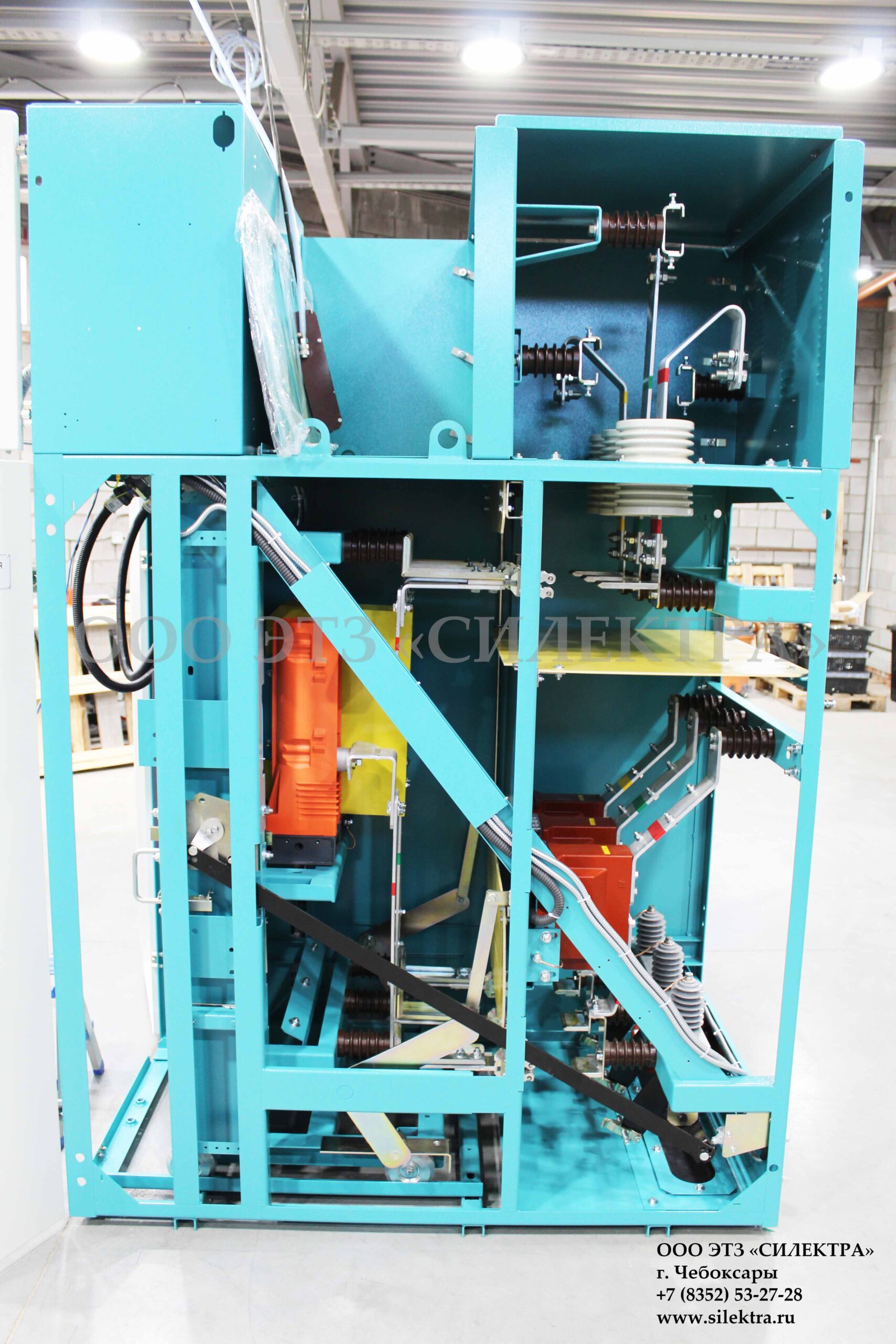

  • Разделение шкафа на отсеки (4 отсека).
  • Наличие надежных блокировок для защиты обслуживающего персонала от поражения электрическим током.
  • Удобный доступ к высоковольтным и низковольтным аппаратам за счет габаритов шкафа.
  • Удобное подключение кабелей в кабельном отсеке.
  • Современные решения по релейной и дуговой защите. В качестве устройств защиты возможны варианты установки следующих аппаратов:- Сириус («Радиус»);
    - БМР3 («Механотроника»);
    - ТЭМП (ВНИИР);
    - ТОР («Релематика»);
    - БЭМП («ЧЭАЗ»);
    - Sepam (Schneider Electric);
    - MiCOM (Alstom);
    - Siprotec (Siemens).
  • Многообразие вакуумных выключателей для установки в шкаф. В качестве высоковольтного вакуумного коммутационного выключателя возможна установка следующих аппаратов:- BB/TEL-10/20(31,5)/1000-2000;
    - ВБЭ(С)-10/20(31,5)/630-3150, ВБП-10/20(31,5)/630-3150;
    - ВБМ-10/20(31,5)/630-3150;
    - ВВТЭ-М-10/20(31,5)/630-3150;
    - VD-4;
    - LF;
    - Эволис (Шнейдер Электрик);
    - 3АН (Сименс);
    - VF-10/20(31,5)/630-3150 (ПО «Элтехника»), ВВ/AST-10/20(31,5)/630-2500.
  • Верхнее расположение сборных шин.

Обозначение типовых шкафов КРУ-2-10

КВЭ – комплектный шкаф КРУ 2-10 с масляным выключателем типа ВМПЭ-10, ВМП-10 с электромагнитным приводом ПЭ-11.

КВП – комплектный шкаф КРУ 2-10 с масляным выключателем типа ВМПП-10, ВМП-10 с пружинными приводами типа ППМ, ППО, ПП-67.

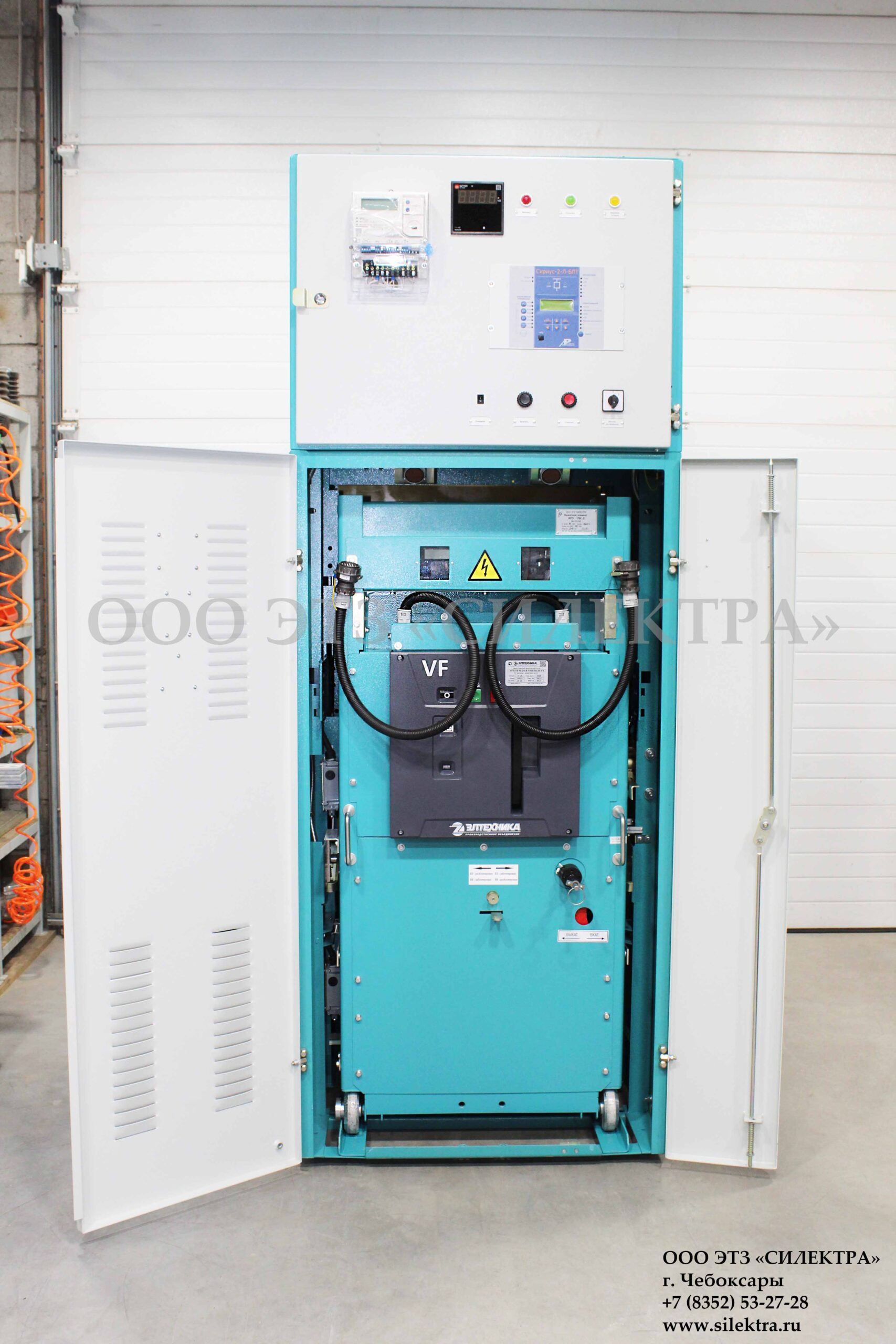

КВВ – комплектный шкаф КРУ 2-10 с вакуумным выключателем.

КТН – комплектный шкаф КРУ 2-10 с трансформаторами напряжения. В качестве трансформатора напряжения возможна установка следующих: НАМИ-10, НТМИ-10, НАМИТ-10, НОМ-6(10), НОЛ-08, ЗНОЛ-06, 3хЗНОЛ(П)-10.

КРД – комплектный шкаф КРУ 2-10 с разъемными контактами.

КРВП – комплектный шкаф КРУ 2-10 с разрядниками.

КСБ – комплектный шкаф КРУ 2-10 с кабельными сборками и кабельными перемычками.

КА – комплектный шкаф КРУ 2-10 комбинированный, например: с разрядниками и конденсаторами, с разрядниками и трансформаторами напряжения и т.д.

КПК – комплектный шкаф КРУ 2-10 с шинными перемычками.

КСТ – комплектный шкаф КРУ 2-10.
