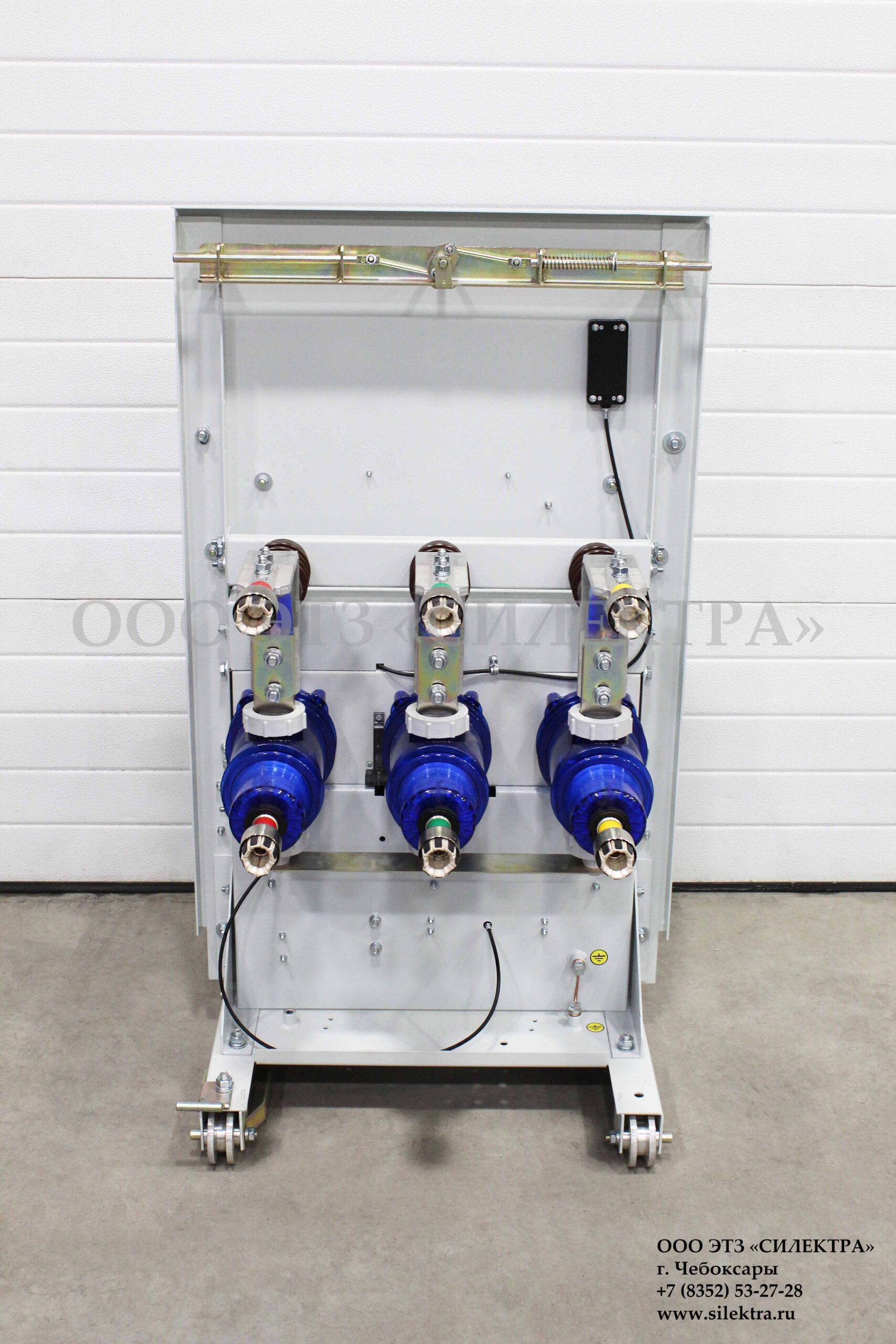

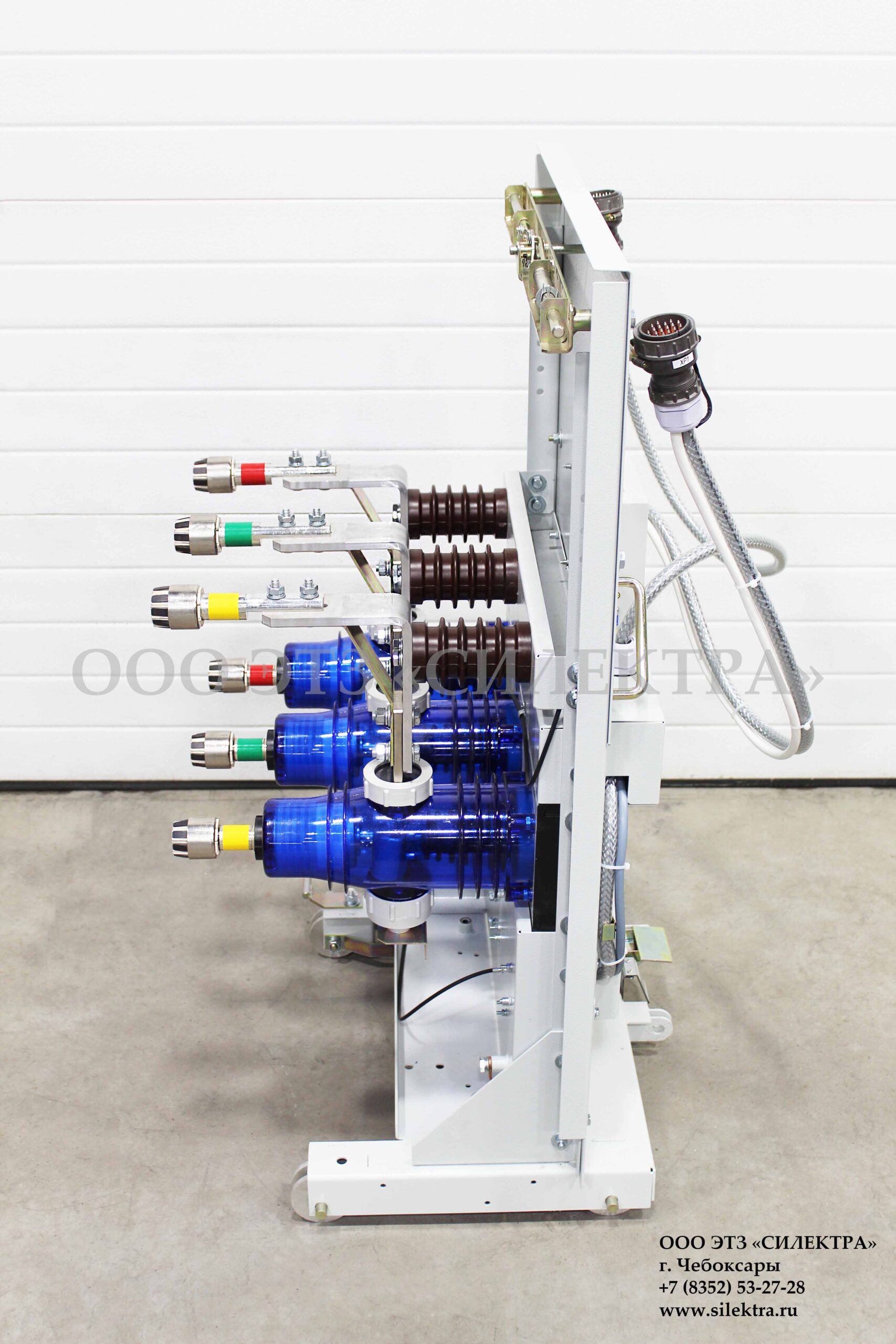

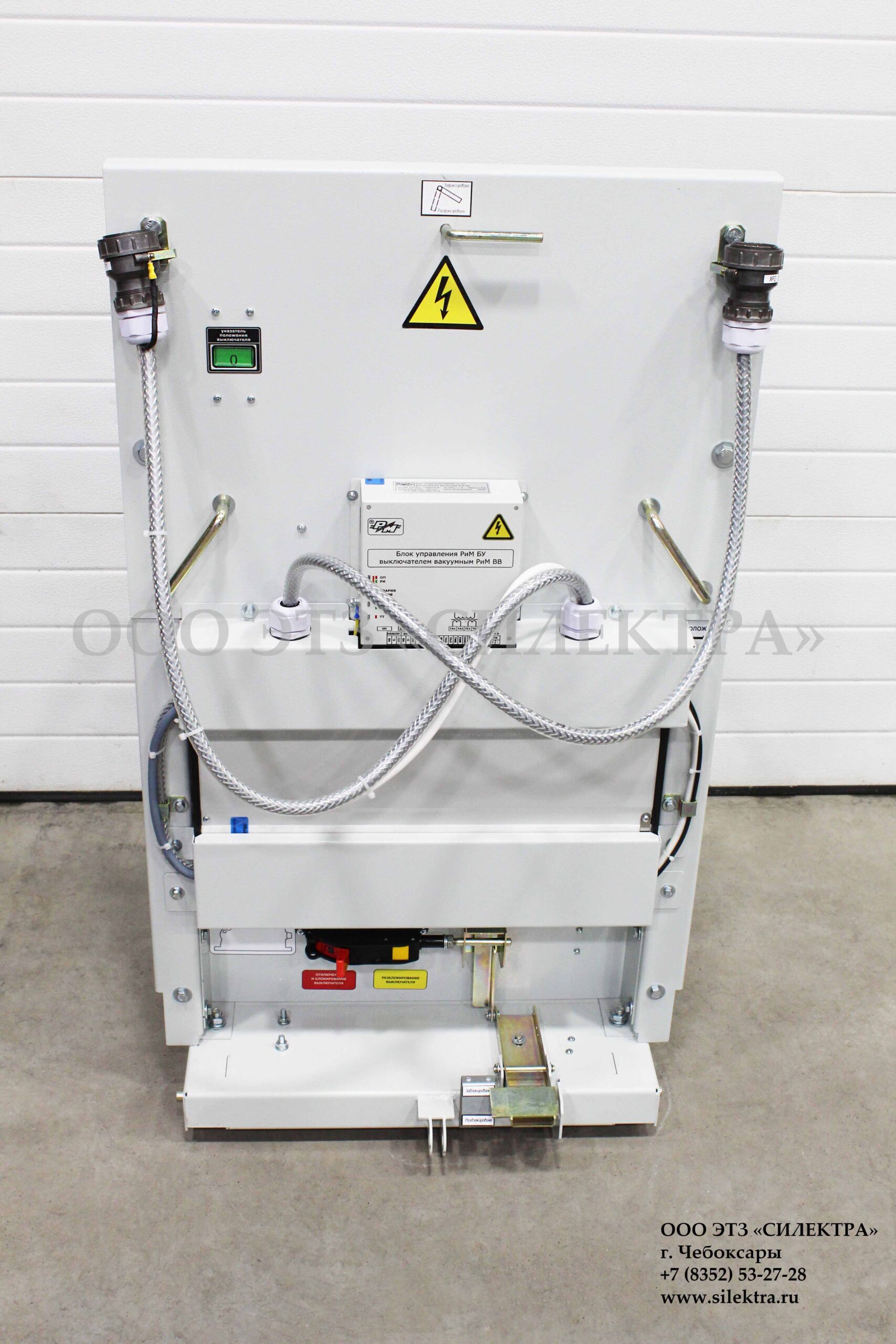

Выкатной элемент КРУ К-47, К-49

Описание

Выкатные элементы КРУ К-47, К-49 с вакуумными выключателями предназначены для реконструкции комплектных распределительных устройств серии КРУ К-47, К-49.



Особенности выкатных элементов КРУ К-47, К-49

  • Рама ВЭ изготовлена из цельного х/к 3 мм листа и листовых деталей из 4, 6, 8 мм г/к стали.
  • Основание имеет цельносварную конструкцию, боковые стойки установлены и закреплены на основании посредством болтового соединения.
  • В качестве изоляторов применяются полимерные (возможна установка и фарфоровых).
  • Конструкция рамы предусматривает установку ОПН (ограничитель напряжения) на ВЭ.
  • Предусмотрена блокировка ВЭ в отсеке выкатного элемента КРУ для обеспечения дополнительной фиксации в случай возникновения аварийной ситуации.
  • Предусмотрены различные варианты установки оперативных блокировок, используя блок-замок и путевой выключатель.
  • Многообразие вакуумных выключателей для установки. В качестве высоковольтного вакуумного коммутационного выключателя возможна установка следующих аппаратов:- BB/TEL-10/20(31,5)/1000-2000;
    - ВБЭ(С)-10/20(31,5)/630-3150, ВБП-10/20(31,5)/630-3150;
    - ВБМ-10/20(31,5)/630-3150;
    - ВВТЭ-М-10/20(31,5)/630-3150;
    - VD-4;
    - LF;
    - Эволис (Шнейдер Электрик);
    - 3АН (Сименс);
    - VF-10/20(31,5)/630-3150 (ПО «Элтехника»), ВВ/AST-10/20(31,5)/630-2500.

В комплекте с выкатным элементом поставляется рычаг вката-выката ВЭ и вся необходимая техническая документация, включая паспорт на выключатель и на ВЭ.
