Описание

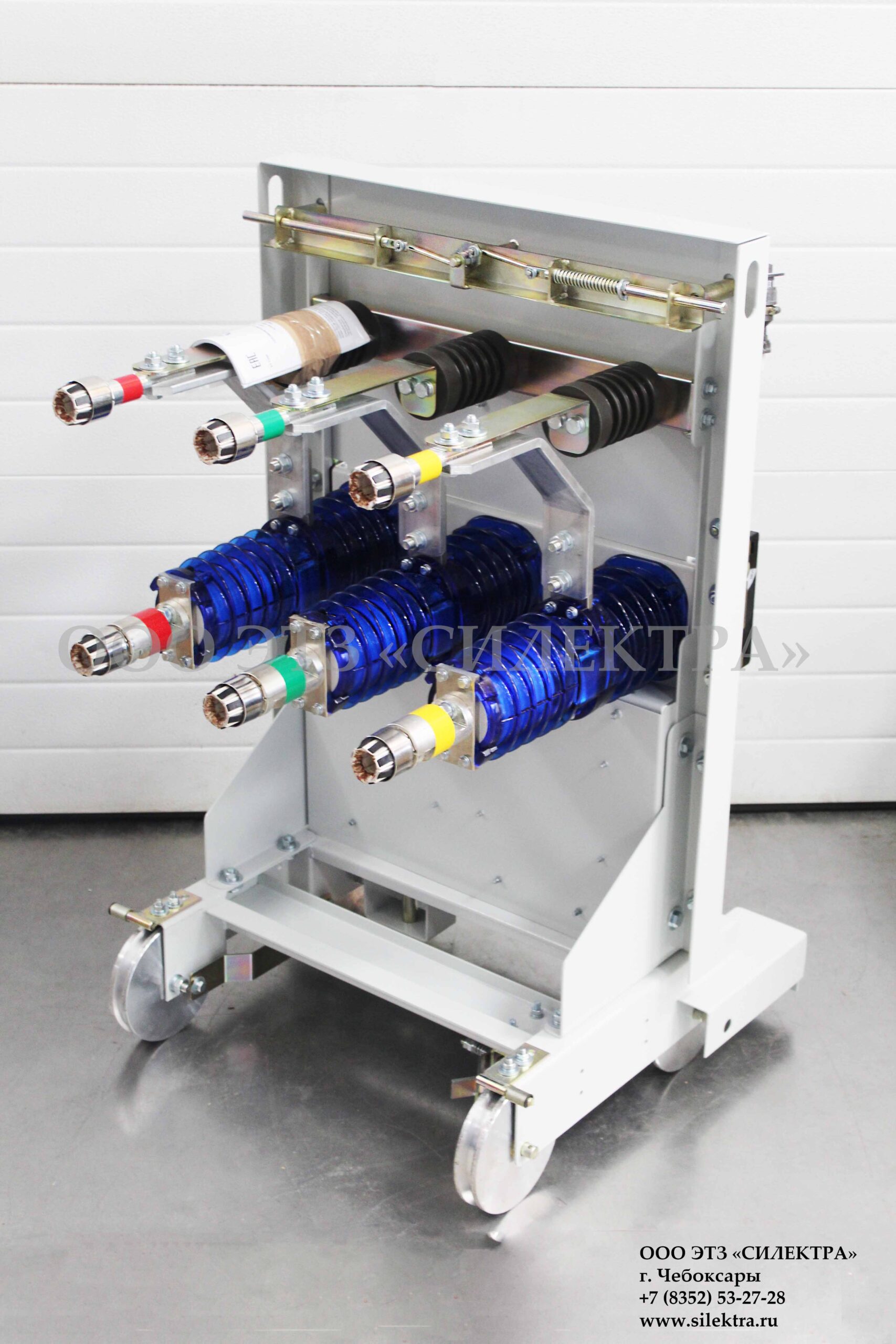

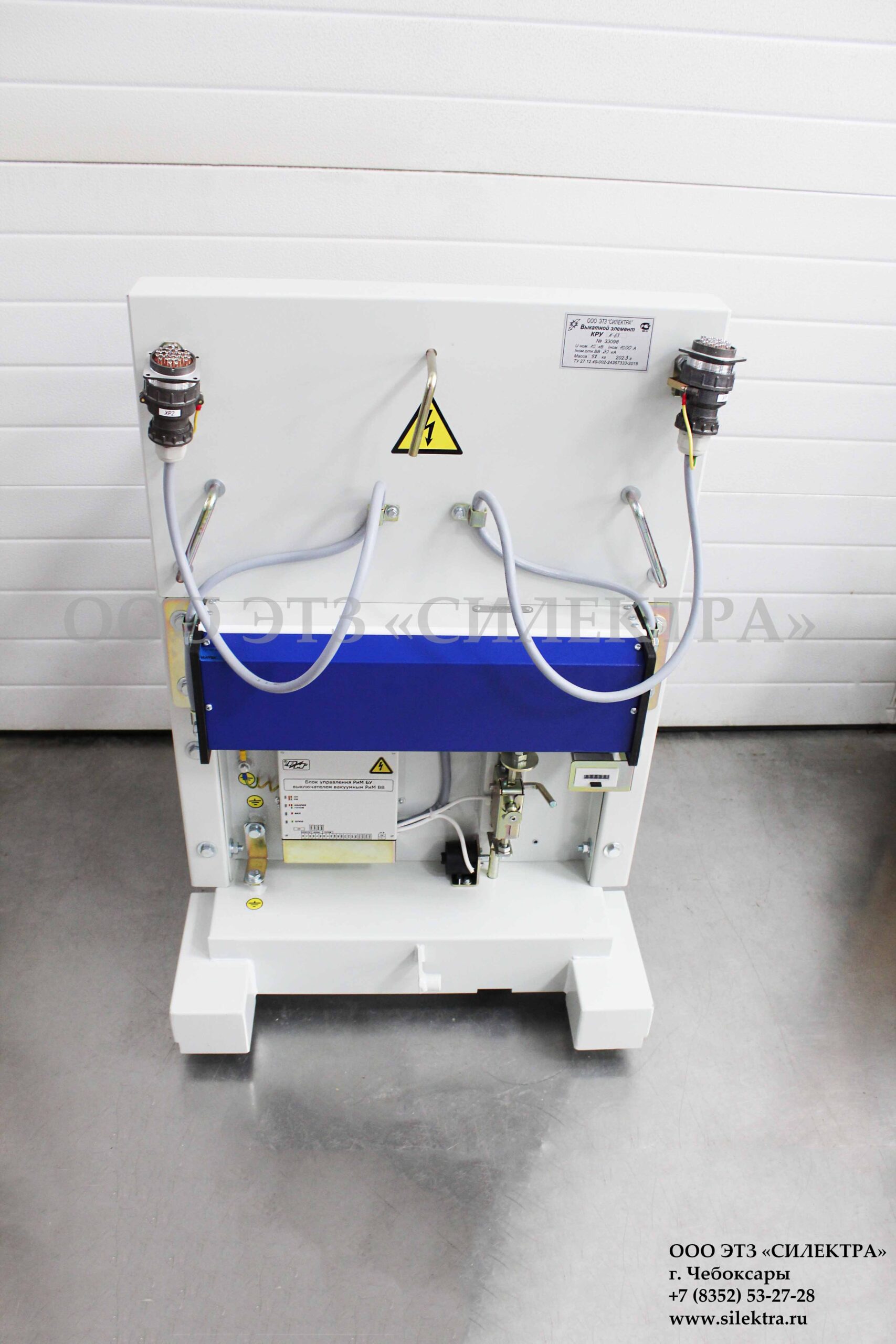

Выкатные элементы КРУ К-63 с вакуумными выключателями предназначены для реконструкции комплектных распределительных устройств серии КРУ К-63 .
Особенности выкатных элементов КРУ К-63
- Рама ВЭ изготовлена из цельного х/к 3 мм листа и листовых деталей из 4, 6, 8 мм г/к стали.
- Основание имеет цельносварную конструкцию, боковые стойки установлены и закреплены на основании посредством болтового соединения.
- В качестве изоляторов применяются полимерные (возможна установка и фарфоровых).
- Конструкция рамы предусматривает установку ОПН (ограничитель напряжения) на ВЭ.
- Предусмотрена блокировка ВЭ в отсеке выкатного элемента КРУ для обеспечения дополнительной фиксации в случай возникновения аварийной ситуации.
- Предусмотрены различные варианты установки оперативных блокировок, используя блок-замок и путевой выключатель.
- Многообразие вакуумных выключателей для установки. В качестве высоковольтного вакуумного коммутационного выключателя возможна установка следующих аппаратов:- BB/TEL-10/20(31,5)/1000-2000;
- ВБЭ(С)-10/20(31,5)/630-3150, ВБП-10/20(31,5)/630-3150;
- ВБМ-10/20(31,5)/630-3150;
- ВВТЭ-М-10/20(31,5)/630-3150;
- VD-4;
- LF;
- Эволис (Шнейдер Электрик);
- 3АН (Сименс);
- VF-10/20(31,5)/630-3150 (ПО «Элтехника»), ВВ/AST-10/20(31,5)/630-2500.
В комплекте с выкатным элементом поставляется рычаг вката-выката ВЭ и вся необходимая техническая документация, включая паспорт на выключатель и на ВЭ.
