Выкатной элемент КРУ 4КВГ

Описание

Выкатной элемент КРУ 4КВГ с вакуумным выключателем предназначен для работы в комплектных распределительных устройствах КРУ 4КВГ класса напряжения до 10 кВ.

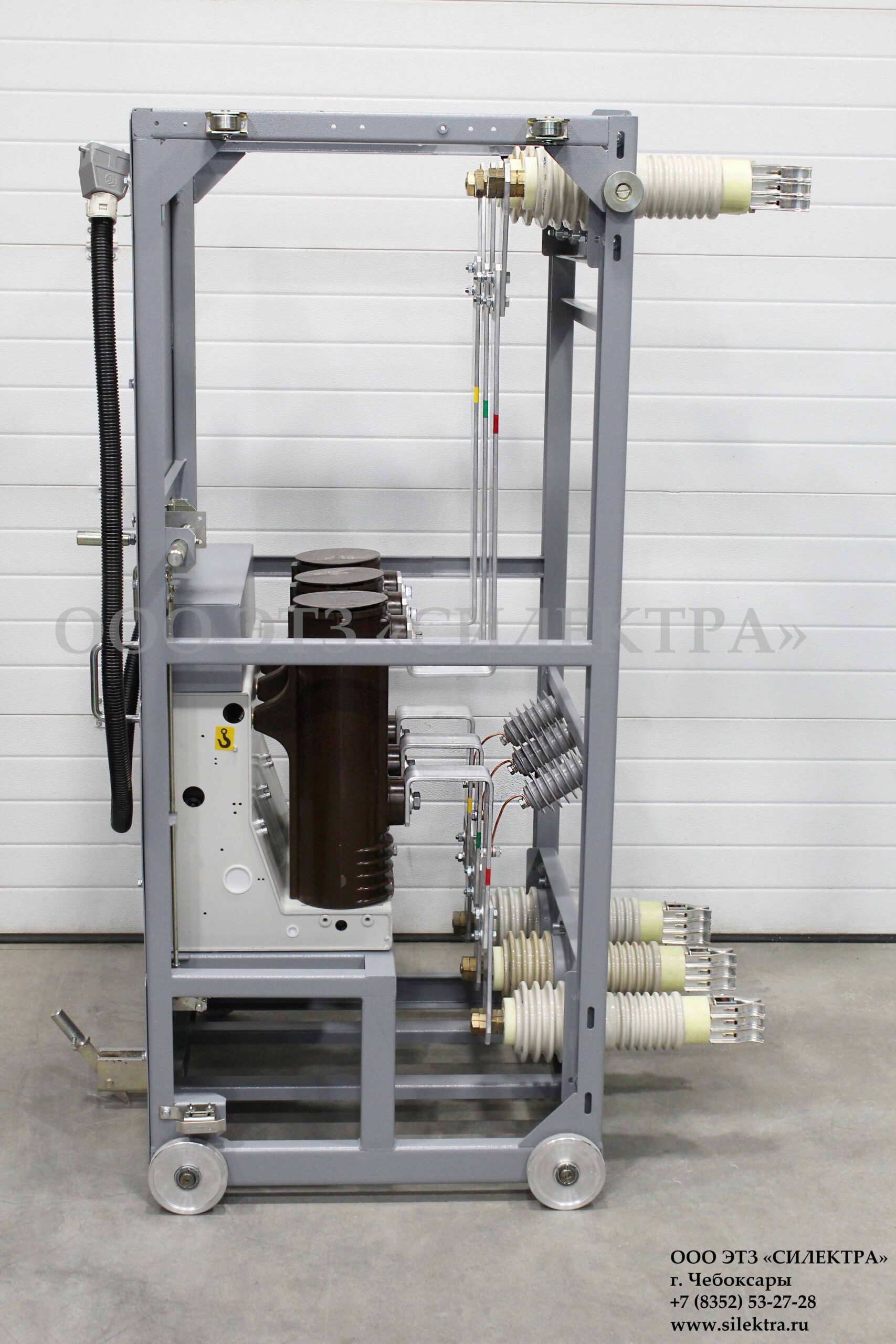

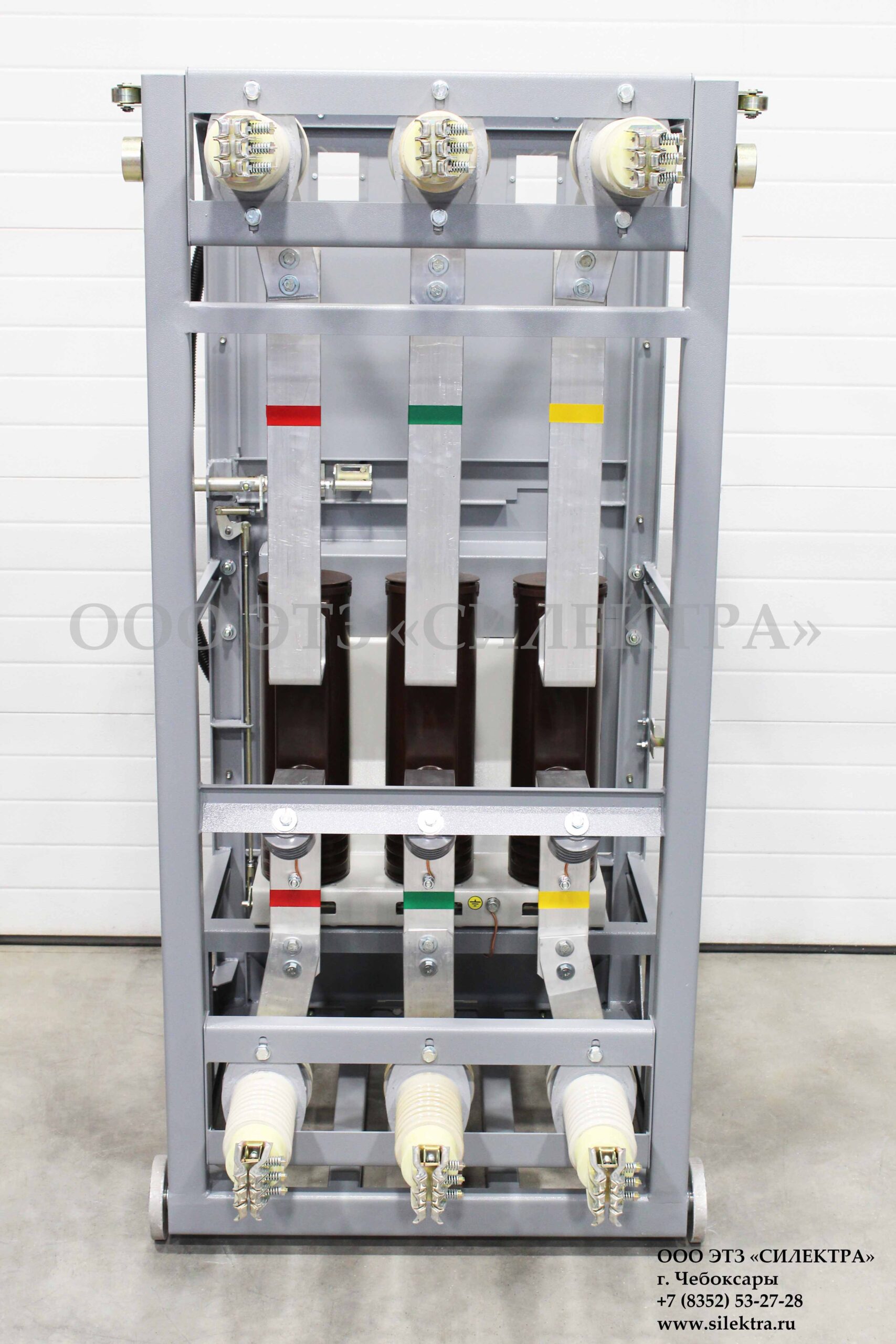

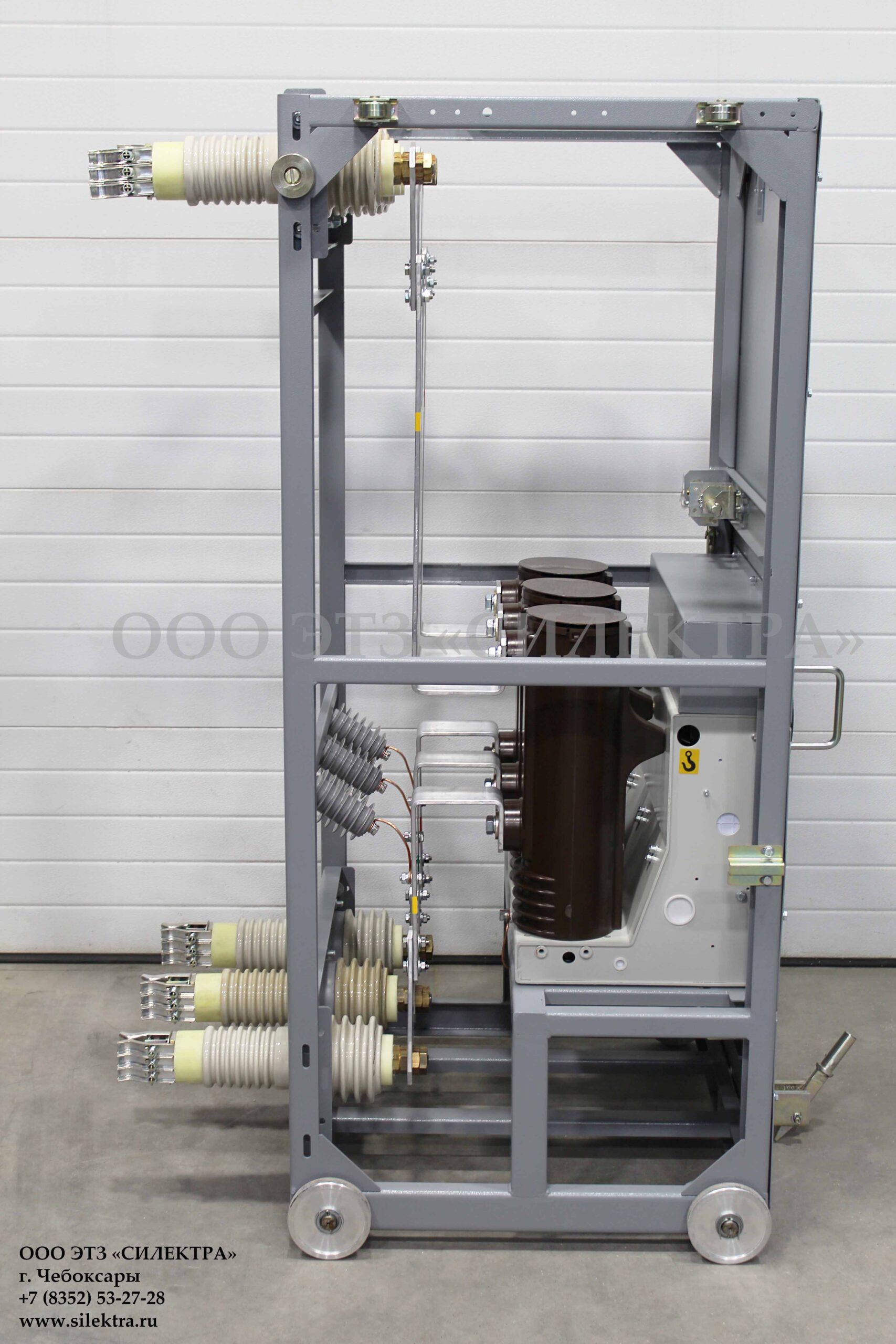

Выкатной элемент КРУ 4КВГ представляет собой сборную конструкцию, отдельные детали и узлы которой крепятся между собой болтовыми соединениями, на которую установлен вакуумный выключатель с элементами главных цепей. На выкатном элементе КРУ 4КВГ установлен привод перемещения из контрольного положения в рабочее, узел стопора, ролики для взаимодействия со шторочным механизмом шкафа, контакты заземления выкатного элемента и швеллер, обеспечивающий блокировку от вкатывания при включенном заземляющем разъединителе.
Многообразие вакуумных выключателей для установки. В качестве высоковольтного вакуумного коммутационного выключателя возможна установка следующих аппаратов:
— BB/TEL-10-20(31,5)/1000-2000;
— ВБЭ(С)-10-20(31,5)/630-3150,
— ВБП-10-20(31,5)/630-3150;
— ВБМ-10-20(31,5)/630-3150;
— ВВТЭ-М-10-20(31,5)/630-3150;
— ВБСК-10-20(31,5)/630-3150;
— ВВР-10-20(31,5)/630-2500;
— ВБСК-Р-10-20/630-1000;
— ВБСК-Р-10-31,5/2500;
— ВВТЭ-М-Р-10-20/630 -1600;
— ВВ/AST-10-20(31,5)/ 630-2500;
— РиМ ВВ-10-20 630-1000;
— VD-4;
— LF;
— Эволис (Шнейдер Электрик);
— 3АН (Сименс);
— VF-10-20(31,5)/630-3150
— ВВР-10

Для Ретрофита Выкатного элемента КРУ 4КВГ также изготовим запасные части КРУ 4КВГ
